Uitlijnen
Waarom uitlijnen?
Foutief uitgelijnde assen hebben tot gevolg dat:
- lagers, tandwielen, koppelingen en afdichtingen overbelast worden en daardoor sneller slijten
- door trillingen extra geluidshinder optreedt en de productkwaliteit slechter wordt
![Uitlijnen](/wp-content/uploads/2018/03/uitlijnen-2.jpg)

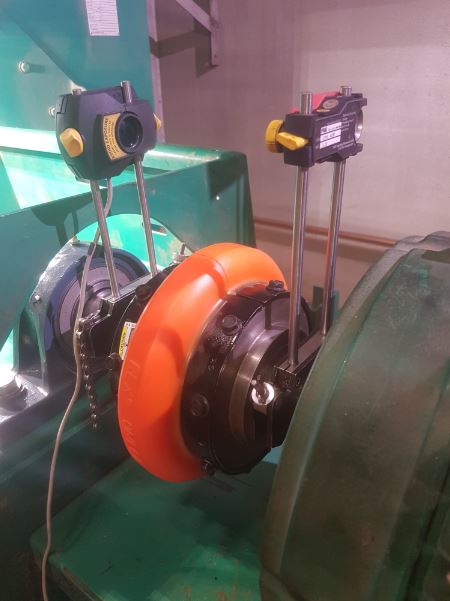

De procedure uitlijnen verloopt in twee fasen:
- Meten van de positie van de twee hartlijnen t.o.v. elkaar
- Corrigeren van de beweegbare as (hartlijnen concentrisch leggen)
Scheefstellingen
Correct uitgelijnd: De rotatiehartlijnen van de assen liggen zuiver coaxiaal
Radiaalfout: De rotatiehartlijnen lopen weliswaar evenwijdig maar liggen excentrisch t.o.v. elkaar
Axiaalfout: De rotatiehartlijnen liggen coaxiaal maar de afstand tussen de koppelingshelften is te groot.
Hoekfout: De rotatiehartlijnen snijden elkaar in het midden tussen de koppelingshelften. (hoek α)
In de praktijk komen deze fouten meestal gelijktijdig voor!
![Uitlijnen](/wp-content/uploads/2018/03/uitlijnen-1.jpg)
Funderingen, grondplaten en machinebehuizingen
Asondersteuningen (lagerhuizen), motoren, pompen, compressoren etc. zijn vaak gemonteerd op:
- betonnen funderingen
- grondplaten of frames
- gietijzeren of gelaste machinebehuizingen
- de fundatie stabiel zijn (krachten kunnen opvangen)
- elk oplegvlak ook werkelijk vlak zijn (eenduidige oplegging)
- de evenwijdigheid tussen oplegvlakken goed zijn. (uitlijning)
- rekening gehouden worden met thermische groei (bedrijfstemperatuur mag uitlijning niet verstoren)
- statische en dynamische belastingen minimaal zijn (goed uitbalanceren en uitlijnen)
